模塊介紹
透射式煙度計模塊是嶗應自主研發的分流式高性能煙度計模塊,能夠滿足JJF 1482-2014、JJG976-2010等標準技術要求,具備不透光度N、吸光系數K和標準光通道有效長度吸收比Ns三種讀數,并支持N值校準、煙溫校準等功能。
原理特點
該煙度計模塊是以光衰減的物理原理為工作原理的儀器,一束光被廢氣的微粒所遮蔽,光束的強度與顆粒物濃度有關,其關系可用Beer-Lambert定律來表示。不透光度N也稱為吸收比,表示從光源發出的光通過充滿煙氣的暗通道,其吸收的光通量與入射光通量之比。

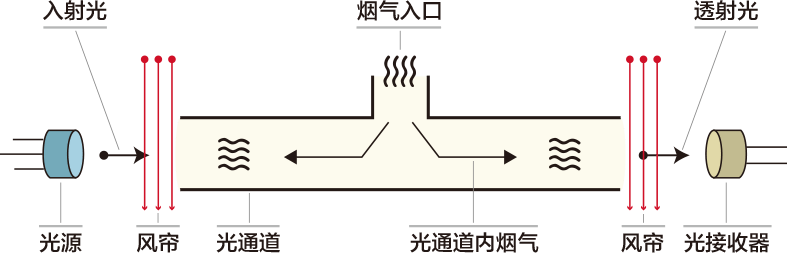

模塊采用分流式原理設計,采用動壓方式抽取廢氣(利用機動車排氣壓力使尾氣進入檢測氣室進行檢測),根據模塊檢測的光強來評定排放可見污染物的程度,工作過程如圖所示。

產品特點
· 在滿足國標要求下,不透光度參數測量準確,性能可靠、穩定;
· 內置精準可靠溫控系統,可在不同環境條件下工作,最大功率和平均功率低;
· 體積小,重量輕,接口簡單,具有高集成性的特點。
應用領域
· 通過集成該模塊開發的透射式煙度計,可用來測量壓燃式發動機或裝有壓燃式發動機汽車排放可見污染物的儀器;
· 廣泛適用于機動車檢測站、汽車制造廠、汽車修理廠、環境保護機構等場所。
技術指標
主要參數 | 不透光度(N) | 光吸收系數(K) | 煙氣溫度 |
測量范圍 | 0~99.9% | 0~16.08m-1 | 0~150℃ |
示值誤差 | ≤±2.0% | ≤0.05m-1 | ≤±2℃ |
分辨力 | 0.1% | 0.01m-1 | 0.1℃ |
漂移 | ≤±1% | ||
重復性 | ≤1% | ||
響應時間 | ≤(1.0±0.1)s | ||
光通道有效長度 | 0.215m | ||
最大功率 | <65W | ||
平均功率 | <30W | ||
通信接口 | RS-485/Modbus | ||
說明
以上內容完全符合國家相關標準的要求,因產品升級或有圖片與實機不符,請以實機為準,本內容僅供參考。
